Zapojení rozvaděče je klíčovým krokem při každé elektroinstalaci, který zajišťuje bezpečný a efektivní přenos elektrické energie. V tomto podrobném návodu se naučíte, jak správně zapojit elektroměrový rozvaděč s jističem a proudovým chráničem, abyste minimalizovali riziko poruch a zajistili spolehlivost celé instalace.
🔑 Klíčové body
- Zapojení rozvaděče začíná projektem a návrhem rozmístění prvků.
- Proudový chránič v rozvaděči zajišťuje ochranu proti úrazu elektrickým proudem.
- Správné zapojení rozvaděče obvykle trvá 3 až 5 hodin podle složitosti.
- Elektroměrový rozvaděč musí být připojen podle platných norem ČSN.
- Při montáži rozvaděče je klíčové dodržovat pořadí zapojení jističů a ochranných prvků.
Přehled základního postupu zapojení rozvaděče krok za krokem
Při zapojení rozvaděče je klíčové řídit se projektovou dokumentací a dodržovat bezpečnostní standardy. Celý proces zahrnuje návrh rozvaděče, montáž, zapojení jističů a proudového chrániče, a nakonec revizi elektroinstalace. Časová náročnost se pohybuje mezi 3 až 5 hodinami, v závislosti na složitosti projektu.
Key Takeaways:
- Dodržujte projekt elektroinstalace.
- Používejte jističe a proudové chrániče pro zajištění bezpečnosti.
- Po dokončení zapojení proveďte revizi.
Hlavní kroky zapojení rozvaděče krok za krokem zahrnují:
- Vytvoření elektrického schématu podle projektové dokumentace.
- Montáž elektroměrového rozvaděče na určené místo.
- Instalace jističů a proudového chrániče do rozvaděče.
- Propojení rozvaděče s elektrickou sítí a ostatními obvody.
- Provádění revize elektroinstalace pro kontrolu správnosti a bezpečnosti.
Důležité je také vyhnout se běžným chybám, jako je nesprávné zapojení ochranných prvků, což může vést k nebezpečným situacím.
Jak připravit projekt a návrh rozmístění prvků v rozvaděči
Správný projekt elektroinstalace je klíčovým prvkem pro úspěšné zapojení rozvaděče. Definuje rozmístění prvků, jako jsou jističe a proudové chrániče, což přispívá k bezpečnosti elektroinstalace a usnadňuje montáž. Doporučuje se navrhnout rozmístění podle typu obvodů a jejich kapacity. Tímto způsobem se vyhnete komplikacím při zapojení rozvaděče krok za krokem a usnadníte si revize.
Při vytváření elektrického schématu nezapomeňte zohlednit specifické potřeby vaší domácnosti nebo stavby. Pokud plánujete elektroměrový rozvaděč, dbejte na správné umístění a připojení všech komponentů. Neopomeňte také typické chyby při zapojení rozvaděče a jak se jim vyhnout, aby nedošlo k problémům s bezpečností a funkčností. Tímto způsobem ušetříte čas a náklady na případné opravy či úpravy.

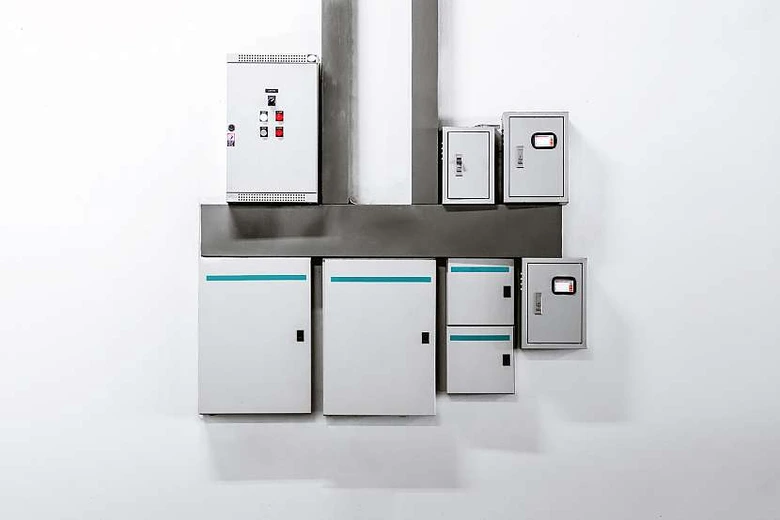

Výběr typu rozvaděče a kabeláže před montáží
Při výběru rozvaděče je důležité znát jeho typy a vhodnou kabeláž. Existují tři hlavní typy rozvaděčů: stavební rozvaděč, elektroměrový rozvaděč a malý rozvaděč. Stavební rozvaděč slouží především na stavbách pro dočasné napájení, zatímco elektroměrový rozvaděč je určen pro připojení k distribuční síti a měření spotřeby. Malý rozvaděč najde uplatnění v domácnostech pro rozvod elektrické energie.
Kabeláž je klíčová pro bezpečnost elektroinstalace. Je nutné vybírat kabely s odpovídajícím průřezem a izolací podle norem ČSN. Například pro běžné domácí použití se doporučuje kabel s průřezem 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky.
Tipy pro správné zapojení malého rozvaděče
- Zajistěte správné umístění jističů a proudových chráničů.
- Dodržte elektrické schéma a specifikace výrobce.
| Typ rozvaděče | Použití | Doporučená kabeláž |
|---|---|---|
| Stavební rozvaděč | Dočasné napájení na stavbách | 3×2,5 mm² |
| Elektroměrový rozvaděč | Připojení k síti a měření | 3×2,5 mm² |
| Malý rozvaděč | Domácí rozvod elektrické energie | 3×1,5 mm² (osvětlení) |
| 3×2,5 mm² (zásuvky) |
Při správném zapojení elektroměrového rozvaděče je klíčové dodržet doporučené postupy a vyhnout se chybám, které mohou ohrozit bezpečnost.
Montáž a osazení rozvaděče krok za krokem
Příprava pro montáž rozvaděče
Před započetím montáže rozvaděče je důležité provést důkladnou přípravu. Připravte si potřebné nářadí, jako jsou šroubováky, klíče, izolační páska a měřicí přístroje. Zkontrolujte také, zda máte všechny komponenty, jako jsou jističe a proudové chrániče. Nezapomeňte na bezpečnostní opatření – vypněte hlavní přívod elektřiny a používejte ochranné pomůcky, například rukavice a brýle.
- krok – Zkontrolujte, zda máte veškeré potřebné nářadí a materiál.
- krok – Vypněte hlavní přívod elektřiny a zabezpečte místo práce.
- krok – Připravte si ochranné pomůcky pro práci s elektřinou.

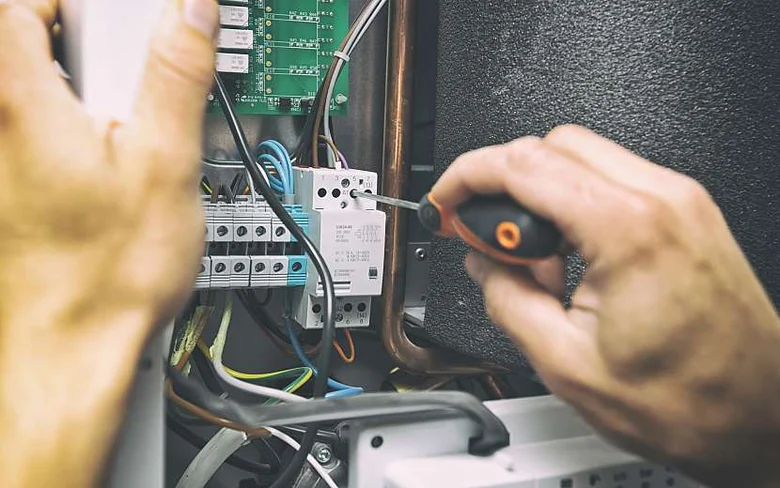

Montáž rozvaděče na stěnu a osazení modulů
Prvním krokem v montáži rozvaděče je jeho upevnění na zvolenou stěnu. Použijte hmoždinky a šrouby, abyste zajistili stabilitu rozvaděče. Následně osazujte moduly s jističem a proudovým chráničem do předem připravených slotů. Dbáte na to, aby byly správně uchyceny a neklouzaly.
- krok – Upevněte rozvaděč na stěnu pomocí hmoždinek a šroubů.
- krok – Osazujte jističe a chrániče do modulů předepsaným způsobem.
- krok – Zkontrolujte, že jsou moduly pevně uchyceny a správně usazeny.

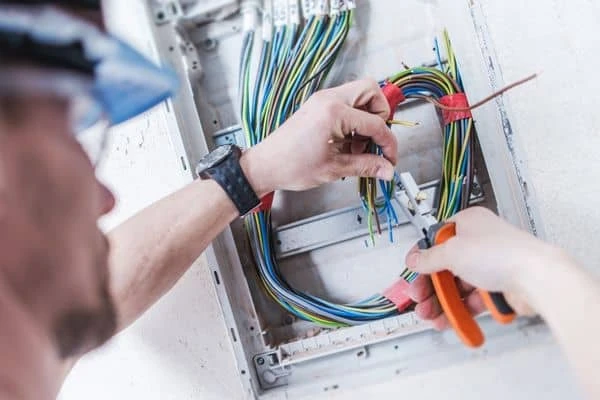

Zapojení vodičů a kontrola správnosti
Při zapojení vodičů se řiďte barevným kódem: hnědý vodič je fáze, modrý je neutrální a zelenožlutý je zemnící. Vodiče důkladně připojte k patřičným svorkám a ujistěte se, že jsou dobře zajištěny. Následně proveďte kontrolu správnosti zapojení – doporučuji použít měřicí přístroj.
- krok – Zapojte vodiče podle barevného kódu do správných terminálů.
- krok – Ujistěte se, že jsou všechny spoje pevné a bezpečné.
- krok – Proveďte kontrolu zapojení pomocí měřicího přístroje.
Dodržováním těchto kroků zaručíte bezpečné a správné zapojení vašeho elektroměrového rozvaděče.
Kontrola, revize a bezpečnostní opatření po zapojení rozvaděče
Kontrola a revize po zapojení rozvaděče je klíčová pro zajištění bezpečnosti a správného fungování elektroinstalace. Správné testování a revize pomáhá odhalit potenciální problémy, které by mohly vést k úrazům nebo požárům.
Postup revize elektroinstalace
Revize elektroinstalace zahrnuje několik důležitých kroků. Prvním krokem je použití zkoušečky, která prověří, zda je zapojení správné. Zkontrolujte, zda proudový chránič funkčně reaguje na zkraty a přetížení. Při testování je důležité sledovat, zda se jističe vypínají a zda nedochází k únikům elektrického proudu. Tímto způsobem zajistíte, že instalace splňuje bezpečnostní normy.
Nejčastější chyby při zapojení rozvaděče
Mezi nejčastější chyby při zapojení rozvaděče patří nesprávné připojení vodičů a přetížení obvodů. Dále se může objevit chybějící ochrana, která zvyšuje riziko nebezpečných situací. Je klíčové dodržovat správné elektrické schéma a mít na paměti bezpečnost elektro, aby se těmto chybám vyhnuli. Důrazně doporučuji konzultaci s odborníkem, pokud si nejste jisti správným postupem.
Jak připojit elektroměrový a stavební rozvaděč

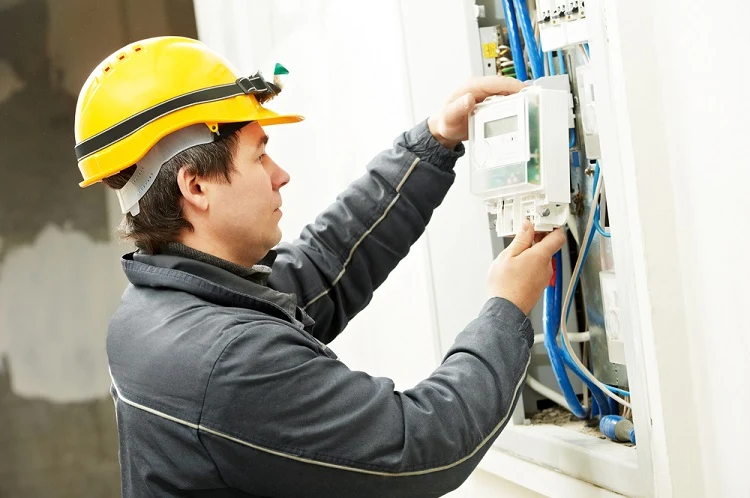

Zapojení elektroměrového rozvaděče
Při zapojení elektroměrového rozvaděče je nutné dodržovat normy ČSN, které stanovují konkrétní požadavky na elektroinstalaci. Tento rozvaděč musí být připojen tak, aby zajišťoval bezpečnost nejen pro uživatele, ale i pro samotnou elektroinstalaci. Klíčovými prvky jsou jističe a proudové chrániče, které chrání před přetížením a zkratem. Důležité je také správné elektrické schéma, které jasně ukazuje všechny připojené komponenty.
Zapojení stavebního rozvaděče
Při připojení stavebního rozvaděče je třeba použít dočasnou kabeláž, která musí splňovat bezpečnostní normy. Tento typ rozvaděče slouží pro dočasné napájení stavby a jeho správné zapojení zajišťuje bezpečné pracovní podmínky. Použití ochranných prvků, jako jsou jističe a chrániče, je nezbytné pro ochranu před elektrickými zraněními. Při rekonstrukci je klíčové, aby bylo zapojení stavebního rozvaděče provedeno s maximální opatrností a podle platných pravidel.
Časté dotazy k zapojení rozvaděče – FAQ
Otázka: Jak správně zapojit rozvaděč krok za krokem?
Začněte projektem rozmístění prvků, pokračujte montáží rozvaděče, osazením jističů a proudového chrániče, zapojením vodičů dle barev, a zakončete revizí a testováním.
Otázka: Jak dlouho trvá zapojení rozvaděče?
Průměrná doba zapojení rozvaděče je 3 až 5 hodin v závislosti na složitosti a typu rozvaděče.
Otázka: Jak připojit elektroměrový rozvaděč bezpečně?
Elektroměrový rozvaděč připojte podle platných ČSN norem s důrazem na správné umístění elektroměru a připojení hlavního jističe.
Otázka: Jak zapojit rozvaděč s proudovým chráničem?
Proudový chránič zapojte za hlavní jistič tak, aby chránil všechny následné obvody před úrazem elektrickým proudem.
Otázka: Jak připojit stavební rozvaděč?
Stavební rozvaděč připojte s použitím vhodných kabelů H07RN-F a instalujte hlavní jistič a proudový chránič pro bezpečnost.
Otázka: Jaké jsou nejčastější chyby při zapojení rozvaděče?
Nejčastější chyby jsou nesprávné barevné značení vodičů, přetížení jističů, nezapojení proudového chrániče a špatné upevnění vodičů.
Otázka: Jaký je správný barevný kód vodičů v rozvaděči?
Fáze je hnědá, nulový vodič modrý a ochranný vodič zelenožlutý podle ČSN.
Otázka: Proč je důležitá revize rozvaděče?
Revize zajistí bezpečnost a správnost zapojení, díky čemuž se předchází riziku požáru a úrazu elektrickým proudem.
Otázka: Jaké nářadí potřebuji pro zapojení rozvaděče?
Potřebujete šroubovák, kleště, odizolovač, zkoušečku a ochranné pomůcky jako rukavice a brýle.
Otázka: Jak zapojit malý rozvaděč s jističem?
Malý rozvaděč zapojte s příslušným jističem a proudovým chráničem, použijte kabely s průřezem minimálně 3×1,5 mm².
Otázka: Mohu zapojit rozvaděč sám?
Zapojení rozvaděče by mělo provádět kvalifikované osoby, aby byla zaručena bezpečnost a soulad s normami.
Otázka: Jak kontrolovat správnost zapojení rozvaděče?
Použijte zkoušečku, vizuálně zkontrolujte spoje a proveďte test funkce proudového chrániče.
Otázka: Jak zapojit rozvaděč během rekonstrukce?
Během rekonstrukce použijte stavební rozvaděč s dočasnou kabeláží a dodržujte bezpečnostní normy ČSN.
Otázka: Jaké jsou výhody správného zapojení rozvaděče?
Správné zapojení zajišťuje bezpečnost, spolehlivost elektroinstalace a ochranu před požárem a úrazem.
Otázka: Jaký je postup při zapojení elektroměrového rozvaděče?
Postup zahrnuje umístění elektroměru, připojení hlavního jističe, instalaci proudového chrániče a kontrolu přístupnosti.
