Montáž elektrického podlahového topení vyžaduje precizní přípravu a správné postupy, aby topení fungovalo efektivně a bezpečně. Klíčem je kvalitní izolace podlahy a správná pokládka topného kabelu včetně optimálního umístění termostatu podlahového topení. Díky těmto krokům zajistíte rovnoměrné a úsporné vytápění celého prostoru.
Podstata v kostce
- Elektrické topné kabely mají lineární příkon přibližně 10 W/m a napájení 230 V přes proudový chránič.
- Izolační vrstva polystyrenu má v obytných místnostech nad nevytápěnými prostory tloušťku 8-10 cm.
- Minimální vzdálenost mezi topnými kabely při montáži je 3 cm, aby se zabránilo přehřívání.
- Topné kabely se zalévají samonivelační cementovou hmotou ve vrstvě minimálně 8 mm.
- První zátop probíhá postupným zvyšováním teploty až na 28 °C, kterou je třeba udržet 3 dny.
Příprava podkladu a izolační vrstvy před instalací
Před montáží elektrického podlahového topení musí být podklad dokonale rovný, suchý a čistý, aby byla zajištěna bezpečnost instalace a správná funkce topných kabelů. Izolace podlahy se aplikuje z polystyrenových plátů o tloušťce 8-10 cm nad nevytápěnými prostory a 3-5 cm nad vytápěnými, čímž se výrazně snižují tepelné ztráty a zvyšuje účinnost topení. Správná penetrace podkladu zlepší přilnavost potěru a zabrání jeho praskání po zalévání topného kabelu.
Požadavky na podklad
Podklad musí být pevný, nosný, rovný a suchý, bez prachu, mastnoty a mechanických nečistot. Nerovnosti větší než 2 mm je nutné vyrovnat vhodným samonivelačním tmelem nebo potěrem, aby nedošlo k poškození topných kabelů během montáže. Suchost podkladu by měla odpovídat normám – u cementového potěru maximálně 3 % vlhkosti, u anhydritového do 0,5 %. Rovný a stabilní podklad zajišťuje rovnoměrné rozložení tepla a prodlužuje životnost elektrického podlahového topení.
Penetrace podkladu
Penetrace podkladu se provádí speciálními nátěry podle typu podkladu: cementový potěr se ředí v poměru 1:3 (například weberpodklad floor), anhydritový potěr v poměru 1:2, zatímco dřevoštěpkové desky a sádrové podklady se natírají neředěným nátěrem (weberpodklad haft). Po aplikaci penetrace musí podklad vyschnout a vyzrát minimálně 7 dní, což zvýší přilnavost následující vrstvy potěru a sníží riziko vzniku trhlin po zalévání topného kabelu.
Izolační vrstva
Izolační vrstvu tvoří polystyrenové pláty, které se pokládají v tloušťce 8-10 cm nad nevytápěnými prostory a 3-5 cm nad vytápěnými. Tato izolace minimalizuje tepelné ztráty směrem dolů a optimalizuje provoz termostatu podlahového topení, čímž přispívá k úspoře energie a rychlejšímu náběhu teploty. Pro aplikaci pod plovoucí podlahu lze použít také dřevoštěpkové desky, které je nutné před montáží ošetřit penetrací. Obvodový dilatační pás o tloušťce 8-10 mm se připevňuje podél stěn, aby umožnil dilataci podlahy a zabránil praskání potěru.
- Podklad musí být pevný, suchý (vlhkost max. 3 % cementový potěr, 0,5 % anhydrit) a rovný s nerovnostmi do 2 mm
- Penetrace se provádí ředěným nátěrem 1:3 (cement), 1:2 (anhydrit) nebo neředěným (dřevoštěpkové desky)
- Izolace z polystyrenových plátů 8-10 cm nad nevytápěnými a 3-5 cm nad vytápěnými prostory minimalizuje tepelné ztráty
Tip: Častou chybou je nedostatečná penetrace podkladu, která způsobuje praskání potěru po zalévání topného kabelu. Pro koho se to hodí: montáž svépomocí s pečlivým dodržením suchosti podkladu a správnou izolací. Pro koho NE: pokud podklad není stabilní nebo je vlhký, doporučuji odbornou instalaci kvůli riziku poruchy topení a poškození kabelů.
Výběr a příprava topných kabelů a rohoží
Pro správnou montáž elektrického podlahového topení je klíčový výběr vhodných topných kabelů a pečlivá příprava komponent. Podívejme se detailně na typy kabelů, délku připojovacích vodičů a nezbytné parametry napájení s důrazem na bezpečnost instalace.
Typy topných kabelů
Nejčastěji se používají topné kabely PSV s ochranným opletením, které zajišťuje mechanickou odolnost a bezpečnost. Lineární příkon těchto kabelů činí 10 W/m, což umožňuje rovnoměrné rozložení tepla a efektivní pokládku topného kabelu pod různé podlahové krytiny.
Délka a příprava vodičů
Připojovací vodiče mají standardní délku 5 metrů a slouží k bezpečnému připojení topného kabelu k elektrickému rozvaděči. Je vhodné je vést přes instalační krabici, která usnadní manipulaci a ochranu kabeláže při montáži.
Napájení a ochrana
Napájení topného systému musí být 230 V, přičemž jeho bezpečnost garantuje instalace jističe a proudového chrániče. Tyto prvky chrání instalaci před přetížením a zkratem, což je základní předpoklad bezpečného provozu elektrického podlahového topení.
| Komponenta | Parametr | Význam |
|---|---|---|
| Topný kabel PSV | Lineární příkon 10 W/m | Rovnoměrné vytápění podlahy |
| Připojovací vodiče | Délka 5 m | Bezpečné napojení na rozvaděč |
| Napájení | 230 V s chráničem | Ochrana proti přetížení a zkratu |
Tip: Při pokládce topného kabelu dbejte na správnou izolaci podlahy, aby nedocházelo ke ztrátám tepla a zvýšila se účinnost topení.
Krok za krokem montáž elektrického podlahového topení

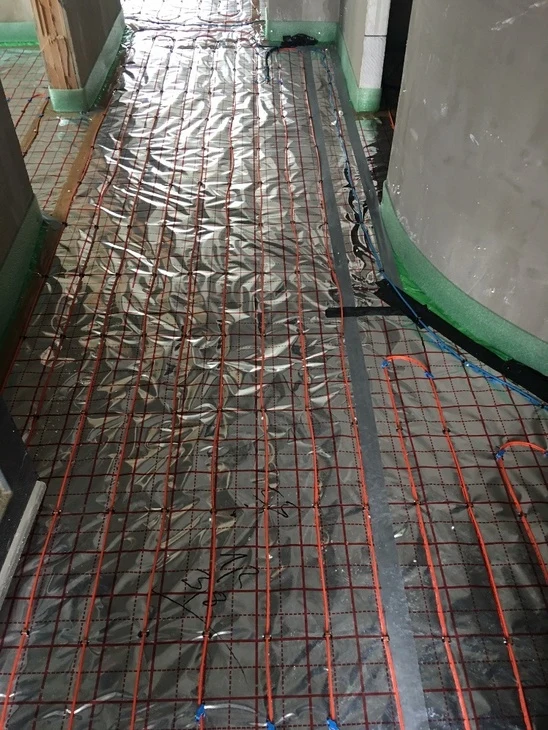

Příprava a pokládka kabelů
Topné kabely typu PSV s lineárním příkonem 10 W/m se pokládají na dokonale rovný, pevný a suchý podklad s izolací podlahy, která má tloušťku 8-10 cm nad nevytápěnými prostory a 3-5 cm nad vytápěnými. Izolace minimalizuje tepelné ztráty a zvyšuje účinnost topení. Minimální vzdálenost mezi kabely musí být 30 mm, aby se zabránilo jejich přehřívání a poškození izolace. Kabely se nesmí křížit ani vzájemně dotýkat, ohyby („husí krky“) musí být šetrné, bez ostrých zalomení, a instalované v instalačních trubkách o průměru 12-16 mm, které slouží i pro teplotní čidlo. Tato fáze rozhoduje o rovnoměrném rozložení tepla a bezpečnosti provozu.
Fixace kabelů
Kabely se pevně fixují plastovými příchytkami v hustotě přibližně 5 kusů na metr kabelu, případně bodově rychletuhnoucí opravnou hmotou (např. weberbat), která nepoškozuje izolaci. Správná fixace zabraňuje posunu kabelů během zalévání a minimalizuje riziko mechanického poškození. Přitom je nutné dodržet, aby kabely nebyly v kontaktu s dilatačními spárami a aby husí krky byly řádně zaslepeny a upevněny. Nedostatečná fixace nebo dotyk kabelů patří mezi nejčastější chyby, které vedou k poruchám topení.
Zalévání a dokončení
Topné kabely se zalévají samonivelační cementovou hmotou s vlákny (např. weberfloor fiber) v minimální tloušťce 8 mm nad kabelem. U kabelů silnějších než 4 mm musí být tloušťka krytí minimálně dvojnásobkem průměru kabelu. Samonivelační hmota zajistí rovnoměrné rozložení tepla a ochranu kabelů před mechanickým poškozením. Po aplikaci je nutná technologická přestávka minimálně 24 hodin před pokládkou dlažby a 72 hodin před pokládkou vinylové podlahy. Podlahová krytina musí být vhodná pro podlahové topení, ideálně keramická nebo kamenná dlažba s nízkým tepelným odporem. Termostat podlahového topení se instaluje až po úplném vytvrdnutí potěru, aby byla zajištěna přesná regulace teploty.
- Připravit podklad – zajistit rovný, čistý, suchý a pevný povrch s vhodnou izolací podlahy
- Pokládat topné kabely – dodržet minimální vzdálenost 30 mm, bez křížení a dotyku, použít instalační trubky pro husí krky
- Fixovat kabely – použít plastové příchytky (5 ks/m) nebo rychletuhnoucí hmotu, vyhnout se kontaktu s dilatačními spárami
- Zalít kabely – aplikovat samonivelační cementovou hmotu s vlákny minimálně 8 mm nad kabelem
- Nechat zatvrdnout – dodržet technologické pauzy 24 až 72 hodin před pokládkou podlahové krytiny a instalací termostatu
- Na co si dát pozor: častá chyba je příliš hustá pokládka kabelů, která způsobuje přehřívání a následnou poruchu topení; také nesprávná fixace a křížení kabelů vede k mechanickému poškození.
- Pro koho se montáž hodí: instalace svépomocí je vhodná pro zkušené kutily s elektrotechnickými znalostmi a přesnou prací; laikům se doporučuje využít služby profesionálních montážních firem kvůli bezpečnosti a správné funkci.
Nastavení provozního režimu a bezpečnostní opatření
Správné nastavení provozního režimu elektrického podlahového topení je nezbytné pro jeho bezpečný a efektivní provoz. Dodržení přesných teplotních limitů a bezpečnostních opatření zabraňuje poškození topného systému i podlahové konstrukce a zároveň zajišťuje optimální komfort.
První zátop a teplotní režim
První zátop zahajte nastavením teploty podlahy na přibližně 20 °C, což odpovídá běžné pokojové teplotě. Následně zvyšte teplotu postupně po 5 °C denně až na maximálních 28 °C, kterou udržujte po dobu tří dnů. Maximální provozní teplota podlahy v dlouhodobě obývaných místnostech by neměla překročit 27 °C, aby nedošlo k degradaci izolace podlahy a poškození podlahové krytiny. Tento režim zároveň umožňuje správné vytvrzení samonivelační vrstvy a stabilizaci výkonu topných kabelů. Podlahová sonda umístěná v instalační trubce blízko povrchu podlahy zajišťuje přesné měření a regulaci teploty.
Bezpečnostní zásady
Elektrický topný okruh musí být vždy napájen přes proudový chránič s hodnotou vybavovacího proudu 30 mA a odpovídající jistič. To zajišťuje rychlou ochranu proti úrazu elektrickým proudem a předchází zkratům. Během instalace i prvního zátopu je nutné dodržovat technologické pauzy – minimálně 24 hodin po zalití topných kabelů samonivelační hmotou před pokládkou dlažby a 72 hodin před pokládkou vinylové krytiny. Tyto přestávky zabraňují přehřátí topných prvků a poškození termostatu podlahového topení. Nedodržení technologické pauzy patří mezi časté chyby montáže, které mohou vést k poruše systému.
- Nastavte teplotu podlahy na 20 °C – odpovídá pokojové teplotě
- Zvyšte teplotu postupně o 5 °C denně až na 28 °C – udržujte 3 dny
- Sledujte maximální teplotu – nepřekračujte 27 °C v dlouhodobě obývaných místnostech
- Zapojte topný okruh přes proudový chránič (30 mA) a jistič
- Respektujte technologické pauzy po zalití – 24 až 72 hodin podle typu krytiny
Tip: Pro přesnou regulaci teploty doporučuji použít termostat s podlahovou sondou, která měří teplotu přímo u povrchu podlahy a zabraňuje přehřátí kabelů i podlahové krytiny.
Odborná rada: Elektrické podlahové topení se hodí zejména do novostaveb a dobře izolovaných prostor. V objektech s vysokými tepelnými ztrátami nebo starších domech bez dostatečné izolace se doporučuje kombinace s jinými zdroji tepla, protože samotné podlahové topení nemusí zajistit požadovaný komfort.

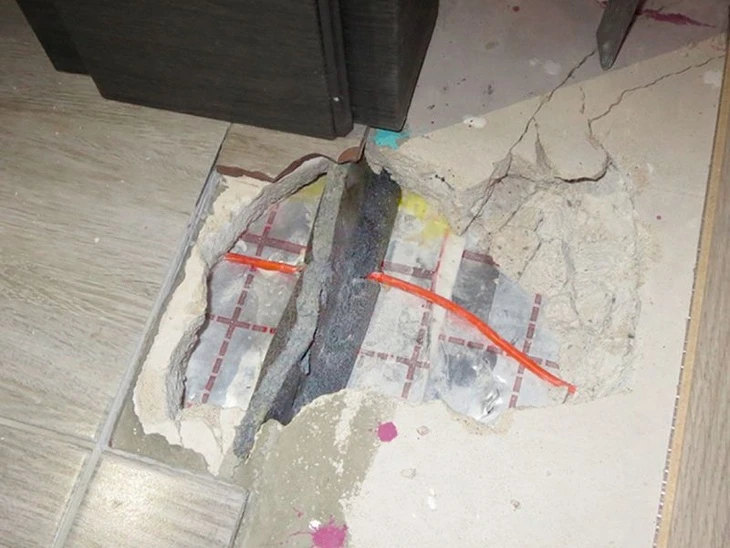

Typické chyby při montáži a jak se jim vyhnout
Chyby při montáži elektrického podlahového topení často vedou k poškození topných kabelů a snížení efektivity vytápění. Mezi nejčastější problémy patří nedodržení minimální vzdálenosti kabelů, která by měla být alespoň 3 cm, aby se zabránilo přehřívání a poškození izolace podlahy. Křížení kabelů může způsobit nepravidelný ohřev a riziko zkratu, proto je nutné pečlivě sledovat jejich vedení během pokládky topného kabelu.
Další častou chybou je špatná fixace kabelů, která může vést k jejich posunu před nebo během zalévání topného kabelu betonem či anhydritem. Kabely také nesmí překračovat dilatační spáry, protože pohyb podlahy by mohl kabel poškodit. Speciální pozornost vyžaduje husí krk – jeho kontakt s topnými kabely je zakázaný, protože by mohl způsobit lokální přehřátí a selhání systému.
- Nedodržení minimální vzdálenosti kabelů (min. 3 cm)
- Křížení elektrických topných kabelů
- Nedostatečná fixace kabelů před zaléváním
- Přechod kabelů přes dilatační spáry
- Kontakt husího krku s topnými kabely
Tip: Bezpečnost instalace a správná montáž termostatu podlahového topení jsou klíčové pro dlouhodobý provoz a pohodlí. Pro koho se montáž bez profesionálního nářadí nehodí, je lepší svěřit ji odborníkům.
Volba vhodné podlahové krytiny pro elektrické topení
Volba správné podlahové krytiny výrazně ovlivňuje efektivitu elektrického podlahového topení. Materiály se liší tepelnou vodivostí a schopností zvládat tepelnou roztažnost, což je klíčové pro dlouhodobou funkčnost a bezpečnost instalace.
Keramická a kamenná dlažba
Keramická dlažba i kamenná krytina mají vysokou tepelnou vodivost a nízký tepelný odpor. Díky tomu rychle přenášejí teplo z elektrických topných kabelů do místnosti a minimalizují ztráty. Tyto materiály jsou ideální volbou pro pokládku topného kabelu a zajišťují rovnoměrné rozložení tepla.
Vinylová krytina
Vinylová podlahová krytina vyžaduje přebroušení podkladu před instalací, aby se zajistila lepší přilnavost. Používá se speciální disperzní lepidlo, například řady weberfloor, které zabezpečí pevné a trvanlivé spojení. Vinyl je vhodný tam, kde je potřeba pružnější podlahová krytina s dobrou tepelnou vodivostí, ovšem je nutné brát v potaz jeho tepelnou roztažnost.
- Při montáži vždy dbejte na kvalitní izolaci podlahy
- Správné zalévání topného kabelu zlepšuje přenos tepla a chrání kabely
- Termostat podlahového topení nastavujte přesně podle typu krytiny pro optimální výkon
Tip: Elektrické podlahové topení pod dlažbu je nejefektivnější díky nízkému tepelnému odporu dlažby, zatímco vinyl vyžaduje pečlivější přípravu podkladu a vhodný výběr lepidla.
Výběr a instalace termostatů a regulačních systémů
Termostaty představují klíčový prvek regulačního systému elektrického podlahového topení, protože umožňují přesné řízení teploty a optimalizují spotřebu energie. Správná instalace termostatu podlahového topení zvyšuje komfort i bezpečnost instalace.
Typy termostatů
Digitální termostat nabízí přesné měření a možnost časového programování, díky čemuž lze regulovat topení podle denních potřeb a šetřit energii. Naopak analogové termostaty jsou jednodušší, ale méně flexibilní a přesné. Pro efektivní regulaci elektrických topných kabelů je digitální termostat podlahového topení většinou lepší volbou.
Instalace a nastavení
Termostat se instaluje v instalační trubce ve výšce přibližně 1,2 metru od podlahy, aby správně snímal teplotu v místnosti. Nastavení termostatu by mělo odpovídat doporučeným hodnotám, obvykle kolem 22 °C pro obytné prostory. Při pokládce topného kabelu je třeba dbát na izolaci podlahy a správné zalévání topného kabelu, což podporuje bezpečnost instalace a efektivní provoz.
- Umístěte termostat mimo přímý dosah slunečního záření nebo zdrojů tepla
- Použijte instalační trubku pro snadnou výměnu termostatu
- Nastavte časové programování pro optimalizaci spotřeby energie
Údržba a servis elektrického podlahového topení
Údržba a servis elektrického podlahového topení jsou klíčové pro jeho dlouhodobou funkčnost a bezpečnost provozu. Pravidelná kontrola a profesionální servis pomáhají předejít poruchám a zajistit optimální teplotu podlahy.
Pravidelná kontrola
Kontrolujte elektrické zapojení a správné fungování termostatu podlahového topení alespoň jednou ročně. Součástí údržby by mělo být sledování teploty podlahy a kontrola izolace podlahy, aby nedocházelo ke zbytečným tepelným ztrátám. Pravidelná péče o topné kabely a jejich zalévání zajišťuje bezpečnost instalace a efektivní provoz.
Řešení poruch
Při poruchách elektrického podlahového topení je nezbytné obrátit se na odborný servis. Opravy topení svépomocí mohou vést k poškození topných kabelů nebo nesprávné funkci termostatu. Profesionál zhodnotí stav pokládky topného kabelu a provede bezpečnou opravu bez rizika dalšího poškození.
Tip: Častou chybou je ignorování pravidelných kontrol, což může vést k vážným závadám a zvýšeným nákladům na opravy.
Integrace topení s dalšími systémy a chytrou domácností
Elektrické podlahové topení nabízí možnost efektivního propojení s dalšími vytápěcími systémy a chytrou domácností, což přináší úspory energie i komfort. Správná integrace zohlední bezpečnost instalace a optimalizuje využití elektrických topných kabelů v kombinaci s ostatními technologiemi.
Kombinace s jinými systémy
Elektrické podlahové topení lze kombinovat s radiátory a solárními systémy, čímž se zvýší celková efektivita vytápění. Radiátory doplňují rychlé ohřátí místnosti, zatímco solární systémy snižují náklady na energii. Při pokládce topného kabelu je klíčová správná izolace podlahy a pečlivé zalévání topného kabelu pro ochranu a dlouhou životnost systému.
Chytrá domácnost
Integrace digitálního termostatu umožňuje přesné řízení podlahového topení a šetří energii díky automatickému přizpůsobení teploty. Chytrá domácnost tak zajišťuje komfort i bezpečnost instalace, protože termostat podlahového topení může regulovat výkon elektrických topných kabelů podle aktuálních potřeb.
Tip: Pro efektivní fungování se doporučuje kombinovat elektrické podlahové topení s dalšími systémy a chytrou regulací, ale není vhodné pro prostory s omezeným přístupem k elektrické síti nebo tam, kde je potřeba velmi rychlé změny teploty.
Časté dotazy
Jak správně zapojit elektrické podlahové topení do elektrické sítě?
Napojení se provádí přes jistič a proudový chránič na 230 V, připojovací vodiče mají délku 5 m pro bezpečné napojení.
Jaká je minimální vzdálenost mezi topnými kabely?
Minimální vzdálenost mezi kabely je 3 cm, aby se zabránilo přehřívání a poškození systému.
Jakou podlahovou krytinu je vhodné použít na elektrické podlahové topení?
Doporučuje se keramická nebo kamenná dlažba s vysokou tepelnou vodivostí, vinyl po přebroušení podkladu a speciálním lepidle.
Jak správně nastavit termostat elektrického podlahového topení?
Termostat se nastaví na pokojovou teplotu první den a postupně se zvyšuje až na 28 °C, kterou je třeba udržet 3 dny.
Jaké jsou nejčastější chyby při montáži elektrického podlahového topení?
Nedodržení minimální vzdálenosti kabelů, křížení kabelů, špatná fixace, přechod kabelů přes dilatační spáry a kontakt husího krku s kabely.
Jak dlouho musí podklad po penetraci vyzrát před spuštěním topení?
Po penetraci musí podklad vyzrát minimálně 7 dní, aby byla zajištěna správná přilnavost a funkčnost topení.
Jaká je doporučená tloušťka izolační vrstvy pod elektrickým podlahovým topením?
Izolační vrstva polystyrenových desek má tloušťku 8-10 cm nad nevytápěnými prostory a 3-5 cm nad vytápěnými místnostmi.
Jak se provádí zalévání topných kabelů?
Topné kabely se zalévají samonivelační cementovou hmotou s vlákny minimálně 8 mm nad kabelem, s technologickou pauzou 24-72 hodin před pokládkou krytiny.
Jaký je správný postup prvního zátopu?
První den se teplota nastaví na pokojovou, následující dny se postupně zvyšuje na 28 °C, kterou je třeba udržet 3 dny a poté snižovat o 5 °C denně.
Jak integrovat elektrické podlahové topení s chytrou domácností?
Elektrické topení lze propojit s chytrými termostaty umožňujícími dálkové řízení a časové programování pro úsporu energie.
Jaká je ideální tloušťka izolační vrstvy pod elektrické podlahové topení?
Optimální tloušťka izolační vrstvy je zpravidla 2 až 4 cm, což výrazně snižuje tepelné ztráty a zvyšuje efektivitu topení.
Jaké jsou hlavní nevýhody elektrického podlahového topení?
Mezi nevýhody patří vyšší provozní náklady oproti některým jiným topným systémům a omezená možnost instalace pod některé typy podlahových krytin, například silné koberce.
