Betonové patky představují klíčový prvek pevných základů dřevostavby, který zajišťuje stabilitu konstrukce i při změnách počasí. Správný postup zahrnuje přesné stanovení rozměrů, hloubky včetně dodržení nezámrzné vrstvy a kvalitní výztuž, aby základy vydržely dlouhá léta. Podrobný návod pomůže vyhnout se častým chybám a zajistit bezpečné uchycení dřevěné konstrukce.
🔑 Hlavní body
- Betonové patky pro dřevostavbu mají standardní rozměry od 25×25 cm do 40×40 cm a výšku cca 60 cm.
- Hloubka založení patky musí zasahovat do nezámrzné hloubky minimálně 60-80 cm, ideálně až 120 cm v chladnějších oblastech.
- Na beton se používá třída C 16/20 a výztuž tvoří ocelová kari síť 100×100 mm s drátem 5 mm.
- Před betonáží se odstraňuje ornice o tloušťce cca 10 cm a bednění se srovnává do roviny, aby patky byly správně umístěné.
- Hydroizolace a větrání spodní stavby jsou klíčové pro ochranu dřeva před vlhkostí a hnilobou.
Jaké jsou správné rozměry a hloubka betonových patek pro dřevostavbu?
Betonové patky pro dřevostavbu by měly mít rozměry v rozmezí od 25×25 cm do 40×40 cm u obdélníkových typů, případně průměr 20-30 cm u kruhových patek. Hloubka založení musí odpovídat nezámrzné hloubce dané lokality, což znamená minimálně 60 až 80 cm, ideálně 80 až 120 cm, aby se zabránilo pohybům způsobeným mrazem. Nezámrzná hloubka představuje nejnižší úroveň, kam půda nezamrzá, a je klíčová pro správnou stabilitu základů dřevostavby.
Správné dodržení rozměrů betonové patky a její hloubky založení zajišťuje dostatečnou únosnost a ochranu před poškozením mrazem. Betonová patka založená příliš mělce může vést k posunům a prasklinám v základech dřevostavby. Výztuž betonových patek a hydroizolace jsou dalšími důležitými faktory pro dlouhodobou pevnost a ochranu spodní stavby před vlhkostí.
| Typ patky | Rozměry (cm) | Hloubka založení (cm) |
|---|---|---|
| Obdélníková patka | 25×25 až 40×40 | 60-120 (nezámrzná hloubka) |
| Kruhová patka | Průměr 20-30 | 60-120 (nezámrzná hloubka) |
| Speciální patky | Podle statického výpočtu | Podle místních podmínek |
Jaké jsou chyby při stavbě betonových patek pro dřevostavbu
Častou chybou je nedostatečná hloubka založení pod nezámrznou hladinou, což způsobuje riskantní pohyby základů. Další problém představuje nesprávné rozměry nebo špatné zhutnění podloží před betonáží.
Tip: Pro koho se betonové patky hodí, jsou ti, kdo staví lehčí konstrukce dřevostaveb na nerovném terénu. Naopak pro velmi těžké stavby je nutné uvažovat o hlubších a rozměrnějších základech nebo jiném typu základů.
Jak připravit podklad a výkop pro betonové patky?
Příprava podkladu a výkopu patky je klíčová pro pevnost a stabilitu základů dřevostavby. Správný postup při stavbě betonových patek pod dřevostavbu zajistí, že konstrukce bude bezpečná a odolná vůči povětrnostním vlivům.
Jak správně odstranit ornici a připravit výkop pro betonové patky?
Ornice se odstraňuje v tloušťce přibližně 10 cm, aby se odstranila vrchní humózní vrstva půdy, která není vhodná pro založení betonové patky. Výkop by měl mít rovný spodní povrch a obdélníkový tvar, což usnadní přesné umístění bednění a zabetonování. Hloubka výkopu by měla odpovídat nezámrzné hloubce, která v ČR činí obvykle 80 až 120 cm, aby se zabránilo pohybům základů vlivem mrazu. Při přípravě je vhodné podklad zhutnit a případně položit vrstvu štěrku pro lepší odvodnění. Podklad tak zajišťuje stabilitu a správné větrání spodní stavby. Podle zdrojů na eAgri.cz je precizní příprava výkopu základem pro dlouhodobou funkčnost základů.
Jak zajistit stabilní a srovnané bednění pro betonové patky?
Bednění pro betonové patky je možné vyrobit z dřevěných prken, plastových nebo speciálních betonových forem. Je důležité bednění pevně ukotvit a zajistit jeho rovinnost, aby beton držel přesný tvar patky. Nestabilní bednění vede k deformacím a nepravidelným rozměrům, což může ohrozit pevnost základu. Pro stabilizaci bednění se používají kolíky a ztužující prvky, které zabraňují posunům během betonáže. Doporučuji zkontrolovat rovinnost vodováhou a zajistit, že bednění nepodléhá vibracím při zpracování betonu. Stabilita bednění také umožňuje správné uložení výztuže betonových patek a přesné provedení hydroizolace betonových patek, což je nezbytné pro ochranu dřevostavby před vlhkostí.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jaký beton a výztuž použít pro výrobu betonových patek?
Betonové patky pro dřevostavbu vyžadují použití betonu třídy C 16/20, který vykazuje dostatečnou pevnost a odolnost vůči vlhkosti i mechanickému zatížení. Tento typ betonu zajišťuje správnou stabilitu základů dřevostavby a vhodně odolává nárokům stavebního prostředí, včetně expozice působení mrazu, což je klíčové při dodržení nezámrzné hloubky výkopu.
Výztuž betonových patek tvoří ocelová kari síť s oky 100×100 mm a drátem o průměru 5 mm. Správné umístění výztuže je ve spodní části patky, kde se soustředí tahové síly během zatížení základu. Tato výztuž zabraňuje praskání betonu a zvyšuje jeho celkovou pevnost, což je zásadní pro dlouhodobou stabilitu konstrukce.
Návod na výrobu betonových patek pod dřevostavbu – klíčové materiály
- Beton třídy C 16/20 zajišťuje pevný a odolný základ
- Ocelová kari síť 100×100 mm, drát 5 mm pro správnou výztuž
- Výztuž umístěná ve spodní části patky pro maximální efekt
- Dodržení nezámrzné hloubky výkopu a hydroizolace betonových patek pro ochranu proti vlhkosti
Tip: Častá chyba je nedostatečné uložené výztuže, které může vést k prasklinám. Výztuž musí být správně upevněná a chráněná před přímým kontaktem s půdou.
Pro koho se to hodí: Tento postup je ideální pro všechny dřevostavby plánované na pevných a stabilních půdách. Pro stavby na velmi měkkém podloží je nutné zvážit speciální základy nebo konzultaci s geotechnikem.
Jak provést betonáž a správné umístění patek?
Betonové patky pro dřevostavbu vyžadují přesný postup betonáže a pečlivou přípravu, aby základy dřevostavby byly stabilní a odolné. Následující podsekce popisují, jak správně zabetonovat patky pro dřevostavbu i jak připravit instalace před betonáží.
Jak správně provést betonáž betonových patek?

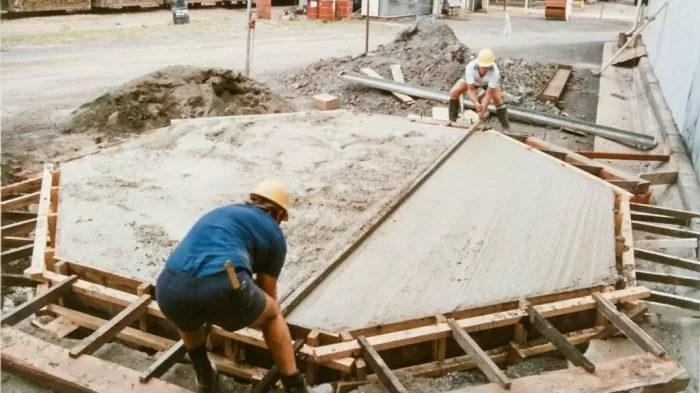

Betonáž betonových patek se provádí tak, že se beton C 16/20 rovnoměrně lijí do připraveného bednění nebo výkopu, který odpovídá rozměrům patky. Výška betonu musí být přesně zarovnána podle stavebního plánu, přičemž je vhodné použít vodováhu nebo laserové měření. Po dokončení betonáže je nutné beton kropit vodou po dobu alespoň 3 až 5 dní, aby nevznikly trhliny způsobené příliš rychlým vysycháním. Tento proces kropení zároveň podporuje správné hydratování cementu a zajišťuje pevnost patky. Bednění lze po zatuhnutí betonu odstranit, přičemž je dobré zkontrolovat, zda betonové patky dosáhly nezámrzné hloubky dle místních podmínek. Častou chybou při betonáži bývá nedostatečné kropení, což vede k povrchovým trhlinám a snížení životnosti základů.
- Příprava bednění – vytvoření tvaru patky podle rozměrů.
- Lití betonu – rovnoměrné naplnění bednění betonem C 16/20.
- Zarovnání povrchu – použití vodováhy pro přesnou výšku.
- Kropení povrchu – pravidelné zvlhčování po dobu 3-5 dnů.
Jak připravit instalace před betonáží betonových patek?
Před samotnou betonáží je nezbytné správně umístit a zafixovat všechny instalace jako výztuž betonových patek a případné kotvy nebo hydroizolaci betonových patek. Výztuž musí být upevněná tak, aby během lití betonu nepraskala a nezměnila polohu. Správná instalace výztuže výrazně zvyšuje nosnost základů a zabraňuje pozdějším deformacím. Mezi betonovou patku a dřevěnou konstrukci se doporučuje umístit hydroizolační vrstvu, například asfaltový pás nebo fólii, která chrání dřevo před vlhkostí. Kromě toho je vhodné zajistit větrání spodní stavby, aby se předešlo kondenzaci a hnilobě dřeva. Naopak opomenutí přípravy instalací často vede k posunům ve struktuře patky a významnému oslabení základu dřevostavby.
- Upevnění výztuže – pevné fixování výztuže v bednění nebo výkopu.
- Instalace kotev – přesné umístění kotev pro napojení konstrukce.
- Položení hydroizolace – vrstva mezi betonem a dřevěnou konstrukcí.
- Kontrola polohy – ověření stability instalací před betonáží.
Jak zajistit hydroizolaci a větrání betonových patek?
Správná hydroizolace a větrání betonových patek jsou klíčové pro ochranu dřeva v základech dřevostavby před vlhkostí a zajištění dlouhodobé stability konstrukce. Následující postupy a doporučení vycházejí z platných norem a praxe při stavbě základů dřevostaveb.
Postup hydroizolace betonových patek
Hydroizolace betonových patek se provádí vždy po úplném vytvrdnutí betonu, což trvá minimálně 7 dní při optimální teplotě kolem 20 °C. Na očištěný a suchý povrch betonové patky se nanáší hydroizolační vrstva z asfaltových pásů, tekuté fólie nebo speciálních nátěrů odolných proti vlhkosti. Tento izolant zabraňuje kapilárnímu vzlínání vody, čímž chrání dřevo před poškozením a hnilobou. Mezi betonovou patku a dřevěnou konstrukci je vhodné vložit separační vrstvu, například asfaltovou pásku, která zajistí další bariéru proti vlhkosti.
Doporučení pro větrání spodní stavby

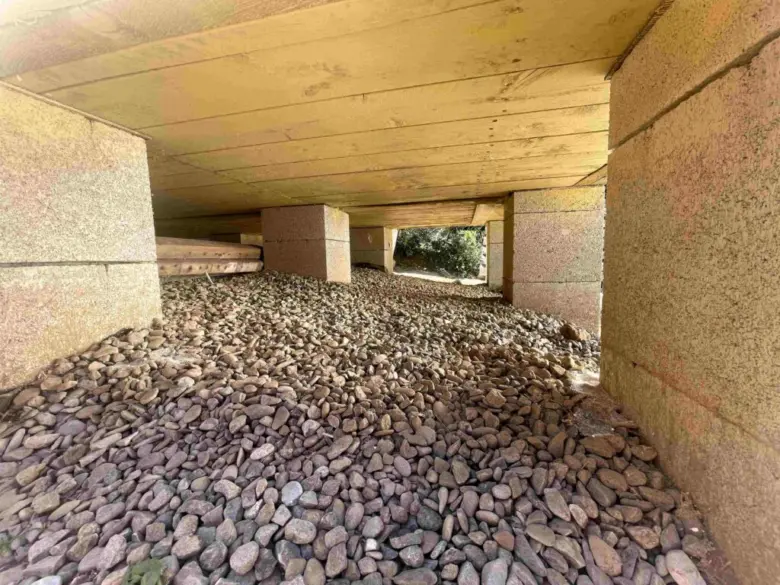

Větrání spodní stavby zajišťuje odstranění vlhkosti a zabraňuje tvorbě plísní v prostoru mezi betonovými patkami a dřevěnou konstrukcí. Větrací otvory by měly být umístěny blízko rohů budovy a přibližně 15-30 cm nad terénem, ideálně i ve stropní části prostoru pro umožnění průčného větrání. Doporučuje se počet větracích otvorů přibližně 1 na 3-4 metry délky obvodu základu. Důležitý je také správný spád terénu od stavby, minimálně 2 % směrem od základů, a účinná drenáž, která odvádí vodu pryč od betonových patek a základu.
- Hydroizolace se nanáší po 7 dnech tvrdnutí betonu
- Používejte asfaltové pásy nebo tekuté fólie vhodné pro betonové patky
- Větrací otvory umístěte blízko rohů a ve stropní části prostoru
- Zajistěte spád terénu minimálně 2 % od základů a drenáž
- Vložte mezi dřevo a beton separační vrstvu pro zvýšení ochrany proti vlhkosti
Tip: Častou chybou je nedostatečné větrání spodní stavby, které vede k hromadění vlhkosti a poškození dřeva. Pro koho se to hodí: stavebníci dřevostaveb s klasickými betonovými patkami. Pro koho NE: stavby na speciálních základech s integrovanou hydroizolací a větráním.
Údržba a opravy betonových patek
Údržba betonových patek pro dřevostavbu vyžaduje pravidelné kontroly minimálně každých 5 let od založení základů. Nejpodstatnější je sledovat stav hydroizolace betonových patek, která zabraňuje pronikání vlhkosti do betonu a předchází tvorbě trhlin způsobených mrazovým poškozením. Praskliny větší než 0,3 mm je nutné opravit co nejdříve, aby se zabránilo dalšímu šíření trhlin a korozi výztuže, což by mohlo ohrozit stabilitu celé konstrukce.
Postupy a tipy pro opravy betonových patek
- Prohlédněte betonové patky a výztuž betonových patek na známky koroze nebo mechanického poškození, zvláště v místech, kde beton vykazuje drobné trhliny
- Odstraňte uvolněné části betonu pomocí kladiva a dláta, praskliny vyplňte cementovou opravnou maltou s příměsí polymerů pro lepší přilnavost a pružnost
- Zkontrolujte hydroizolaci betonových patek, včetně asfaltových pásů nebo fólií, a případné poškození doplňte nebo opravte tak, aby byla izolace neporušená a vodotěsná
- Zajistěte větrání spodní stavby instalací větracích otvorů o minimální ploše 150 cm² na každých 10 m² podlahové plochy, aby se zabránilo kondenzaci vlhkosti a následné hnilobě dřeva
- Při opravách respektujte nezámrznou hloubku založení patky, tedy minimálně 80 cm, aby nedocházelo k pohybům betonu v důsledku mrazového cyklu, které by mohly způsobit další praskání
Tip: Pravidelná kontrola a údržba hydroizolace spolu s udržováním správného větrání spodní stavby výrazně prodlužují životnost betonových patek a tím i celé dřevostavby. Častou chybou je zanedbání větrání, které vede k vlhkostním škodám a zkrácení životnosti základů.
Pro koho se údržba betonových patek hodí: Vlastníci lehkých dřevostaveb do 3+1, kde jsou patky založeny v nezámrzné hloubce a správně vyztuženy.
Pro koho není vhodná: Stavby na nestabilních nebo silně vlhkých půdách bez adekvátní drenáže, kde je nutné použít jiné typy základů nebo komplexnější hydroizolaci.
Vliv podloží na návrh a provedení betonových patek
Vliv podloží zásadně ovlivňuje návrh betonových patek pro dřevostavbu, zejména jejich rozměry a hloubku založení. Jílovité podloží, které má nižší únosnost a vyšší schopnost zadržovat vodu, vyžaduje hlubší a pevnější betonové patky, často s robustní výztuží betonových patek. Naopak písčité podloží se rychleji vysychá a má lepší únosnost, což umožňuje použít patky menších rozměrů a menší hloubky. Kamenité podloží obvykle poskytuje stabilní základ, ale jeho nerovnosti je třeba vyrovnat, aby hydroizolace betonových patek byla účinná a větrání spodní stavby dostatečné.
Při návrhu základů dřevostavby je nutné zohlednit tzv. nezámrznou hloubku, která se liší podle regionu. Betonové patky musí být založeny pod touto hranicí, aby nedošlo k poškození mrazem.
| Typ podloží | Doporučená hloubka patky (cm) | Specifika návrhu |
|---|---|---|
| Jílovité | 80-120 | Vyšší pevnost, silnější výztuž |
| Písčité | 60-90 | Menší rozměry, důraz na správnou izolaci |
| Kamenité | 50-80 | Vyrovnání nerovností, pevná základová plocha |
Tip: Při postupu při stavbě betonových patek pod dřevostavbu se vyplatí konzultace s geotechnikem, který přesně určí vlastnosti podloží a doporučí optimální hloubku i rozměry patek. Nezohlednění vlivu podloží patří mezi časté chyby při stavbě betonových patek pro dřevostavbu a může vést k problémům se stabilitou celé konstrukce. Cena betonových patek pod dřevostavbu se tak může lišit právě podle náročnosti podloží a nutných úprav.
Časté dotazy
Jaké jsou doporučené rozměry betonových patek pro dřevostavbu?
Standardní rozměry betonových patek jsou od 25×25 cm do 40×40 cm, případně kruhové s průměrem 20-30 cm.
Jak hluboko by měly být betonové patky zabetonovány?
Hloubka založení musí zasahovat do nezámrzné hloubky, minimálně 60-80 cm, ideálně až 120 cm podle místních podmínek.
Jaký beton je vhodný pro betonové patky?
Používá se beton třídy C 16/20, který poskytuje dostatečnou pevnost pro základy dřevostavby.
Jaká je funkce výztuže v betonových patkách?
Výztuž tvoří ocelová kari síť s oky 100×100 mm a drátem 5 mm, která zvyšuje pevnost a odolnost betonu.
Co dát mezi betonovou patku a dřevěnou konstrukci?
Mezi beton a dřevo se používá hydroizolační vrstva, například asfaltová páska nebo PE fólie, aby se zabránilo vlhkosti.
Jak se správně připraví výkop pro betonové patky?
Je nutné odstranit ornici o tloušťce cca 10 cm, výkop má obdélníkový průřez a rovný spodní povrch pro lepší stabilitu.
Jak dlouho je potřeba nechat betonové patky zrát?
Beton zraje obvykle 28 dní, ale základní zatížení lze začít po 7 dnech, dle typu betonu a podmínek tvrdnutí.
Jak zajistit správné větrání spodní stavby?
Větrací otvory musí být umístěny blízko rohů a stropu prostoru, aby se zajistilo průčné větrání a zabránilo hnilobě dřeva.
Jaké jsou časté chyby při stavbě betonových patek?
Nejčastější chyby jsou nedodržení nezámrzné hloubky, špatná hydroizolace a nedostatečné větrání spodní stavby.
Jak opravit praskliny v betonových patkách?
Drobné praskliny se opravují epoxidovým tmelem, důležitá je také kontrola a oprava hydroizolace, aby nedocházelo k dalším škodám.
Jaká je přibližná cena betonových patek pod dřevostavbu?
Cena betonových patek se obvykle pohybuje kolem 500 až 1500 Kč za jednu patku včetně materiálu a práce, záleží však na velikosti a hloubce patek.
Jaký postup je doporučený při přípravě podkladu pro betonové patky?
Nejprve je třeba odstranit ornici, poté srovnat a zhutnit podklad, následně nasypat vrstvu štěrku o tloušťce cca 10 cm pro zajištění stability a odvodnění.
