Jak správně navrhnout plynovod v budově krok za krokem

Navrhnout plynovod v budově vyžaduje přesné dimenzování a dodržení bezpečnostních norem, které zajistí spolehlivý a bezpečný provoz. Správné propojení vnitřního plynovodu s plynovou přípojkou a provedení tlakových zkoušek jsou klíčové kroky pro bezchybnou instalaci. Dodržení těchto zásad minimalizuje riziko úniků a havárií.

Jak zjistit trasu plynovodu a odhadnout potřebu plynu v budově

Správné zjištění trasy plynovodu a přesný odhad potřeby plynu jsou zásadní pro bezpečné a efektivní dimenzování vnitřního plynovodu v budově. Trasa určuje délku potrubí, zatímco spotřeba plynu vychází z počtu a typu plynových spotřebičů, což ovlivňuje světlost potrubí a celkovou kapacitu rozvodu.

Jak zjistit trasu plynovodu v budově

Pro zjištění trasy plynovodu vycházejte především z projektové dokumentace a aktuálního stavebního stavu. Použijte stavební plány a zakreslete plánované vedení, přičemž respektujte bezpečnost plynovodu a předpisy. Doporučuje se spolupráce s oprávněným projektantem, který zajistí optimální trasu s ohledem na minimalizaci délky potrubí a dostupnost uzávěrů plynu. Trasa plynovodu musí být navržena tak, aby umožnila snadnou údržbu a tlakové zkoušky plynovodu po instalaci.

Jak odhadnout potřebu plynu v budově podle počtu spotřebičů

Spotřeba plynu se vypočítá součtem příkonů všech plynových spotřebičů v objektu. Například plynový kotel má obvykle spotřebu kolem 2 kW, zatímco plynový sporák spotřebuje přibližně 1 kW. Tento součet je klíčový pro dimenzování plynovodu, protože určuje potřebnou světlost potrubí a tlak v systému. Pro správný návrh je nezbytné zahrnout všechny spotřebiče včetně plynových ohřívačů a krbů. Dimenzování plynovodu také zohledňuje dostupnost plynové přípojky a bezpečnost plynovodu během provozu.

1. Analýza projektové dokumentace – vyhledejte původní plány a zakreslete trasu
2. Kontrola skutečného stavu – ověřte stavební konstrukce a technické prostory
3. Výpočet spotřeby plynu – sečtěte příkony všech plynových spotřebičů
4. Konzultace s projektantem – zajistěte odborný návrh trasy a dimenzování
5. Návrh bezpečnostních prvků – plánujte uzávěry plynu a přístup pro tlakové zkoušky

Tip: Častou chybou je nepřesné určení trasy bez konzultace projektanta, což může vést k nadměrnému použití materiálu nebo komplikacím při tlakových zkouškách plynovodu. Pro koho se to hodí: vlastníci novostaveb a rekonstrukcí; pro koho ne: objekty bez plynových spotřebičů či s externím zásobováním plynu.

Jak správně dimenzovat plynovod podle spotřeby a délky vedení

Dimenzování plynovodu v budově se odvíjí především od celkové spotřeby plynu a délky potrubí. Spotřeba plynu určuje světlost potrubí, která musí zajistit dostatečný průtok bez nadměrných tlakových ztrát. Délka potrubí přímo ovlivňuje tlakové ztráty, proto je vhodné minimalizovat délku vedení a počet spojů potrubí, které tlakové ztráty zvyšují a mohou snižovat bezpečnost plynovodu.

Pro správné dimenzování plynovodu v rodinném domě se doporučují standardní hodnoty podle TPG 702 04, které určují světlost potrubí dle maximálního odběru. Při návrhu VTL plynovodu uvnitř objektu je nutné dbát na správné napojení plynové přípojky a dodržovat zásady minimalizace počtu spojů a přímé trasy vedení. To významně zjednodušuje tlakové zkoušky plynovodu a zvyšuje bezpečnost plynovodu.

• Určete maximální spotřebu plynu v m³/h podle počtu a typu spotřebičů
• Zvolte světlost potrubí podle tabulek TPG na základě délky a spotřeby
• Minimalizujte počet spojů a délku vedení plynovodu
• Zajistěte přístup k uzávěrům plynu pro rychlé odpojení

Tip: Při návrhu vnitřního plynovodu volte vždy o stupeň větší světlost potrubí, pokud je trasa delší než 20 metrů, abyste kompenzovali tlakové ztráty a zajistili bezpečný a stabilní provoz.

Jaké materiály a komponenty použít pro vnitřní plynovod

Materiály a komponenty pro vnitřní plynovod vybírejte s ohledem na bezpečnost plynovodu a platné normy. Pro rozvody uvnitř budov se nejčastěji používá ocelové potrubí, které nabízí vysokou odolnost proti tlaku a mechanickému poškození. Alternativou je měděné potrubí, které má dobrou korozní odolnost a snadnější montáž, avšak nižší mechanickou pevnost.

Důležitou součástí jsou uzávěry plynu, které umožňují rychlé zastavení přívodu plynu v případě havárie. Regulátory tlaku zabezpečují správnou funkci a stabilitu tlaku v rozvodu. Všechny spoje musí být provedeny svařováním kvalifikovanými svářeči, protože správné svařování je klíčové pro těsnost a bezpečnost plynovodu.

• Ocelové potrubí pro vysoký tlak a mechanickou odolnost
• Měděné potrubí pro korozní odolnost a snadnější instalaci
• Uzávěry plynu k bezpečnému uzavření přívodu
• Regulátory tlaku pro stabilizaci tlaku v rozvodu
• Svařování prováděné kvalifikovanými svářeči

Jak správně navrhnout vnitřní plynovod podle TPG

Normy a předpisy, například TPG 702 04, stanovují zásady pro dimenzování plynovodu, výběr materiálů i způsob provádění tlakových zkoušek plynovodu. Dodržování těchto pravidel výrazně zvyšuje bezpečnost plynovodu v objektu.

Jak vést a ukládat plynovod v budově správně a bezpečně

Při návrhu vnitřního plynovodu je klíčové správné uložení potrubí a dodržení bezpečnostních pravidel. Následující podsekce objasňují minimální vzdálenosti, požadavky na větrané prostory a specifika rekonstrukcí starších budov.

Minimální vzdálenosti a uložení potrubí

Plynovod musí být uložen minimálně 10 mm nad podlahou a současně ve vzdálenosti minimálně 20 mm od stěn. Potrubí se obvykle vede pod omítkou, přičemž musí být kryto cementovou maltou o síle alespoň 10 mm. Takové uložení zajišťuje ochranu potrubí i bezpečnost plynovodu v budově.

Nevětrané a nepřístupné prostory

Je zakázáno vést plynovod v nevětraných nebo nepřístupných šachtách. Nevětrané šachty představují riziko hromadění uniklého plynu, což ohrožuje bezpečnost plynovodu a celé budovy. Vedení musí být v dobře větraných a přístupných prostorách s možností instalace uzávěrů plynu.

Specifická řešení pro rekonstrukce starších budov

Při rekonstrukcích je nutné přizpůsobit starý plynovod novým normám a předpisům. To zahrnuje kontrolu dimenzování plynovodu, tlakové zkoušky plynovodu a zajištění snadného přístupu k uzávěrům plynu. Takové úpravy zaručí bezpečnost a spolehlivost vnitřního plynovodu i ve starších objektech.

Jak zajistit bezpečnost a správné provozní parametry plynovodu

Bezpečnost a správné provozní parametry jsou základem pro spolehlivý vnitřní plynovod. Dodržení maximálního provozního tlaku, správné uzemnění a kvalitní umístění uzávěrů jsou klíčové kroky podle platných norem a předpisů.

Maximální provozní tlak a jeho význam

Maximální provozní tlak plynovodu v budovách nesmí překročit 5 barů, v souladu s normou ČSN EN 1775:1999. Tento limit zajišťuje, že dimenzování plynovodu odpovídá bezpečnostním požadavkům a zabrání přetížení potrubí.

Uzemnění a vodivé propojení kovových částí

Všechny kovové části vnitřního plynovodu musí být vodivě propojeny a uzemněny podle národních předpisů. Uzemnění minimalizuje riziko elektrických výbojů a zvyšuje bezpečnost plynovodu během provozu i tlakových zkoušek.

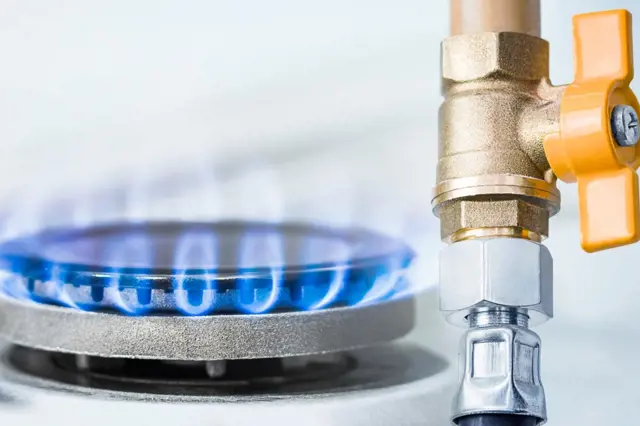

Umístění uzávěrů a protipožární opatření

Před každým plynovým spotřebičem se musí instalovat uzávěr plynu, který umožní rychlé odpojení v případě havárie. Protipožární ochrana zahrnuje použití materiálů odolných vysokým teplotám a instalaci automatických uzávěrů pro maximální bezpečnost plynovodu.

Kdo může projektovat a montovat plynovod v budově

Projektovou dokumentaci vnitřního plynovodu musí vypracovat oprávněný projektant s platnou autorizací podle platných norem a předpisů. Tento odborník zajistí správné dimenzování plynovodu, návrh bezpečných uzávěrů plynu a plánování plynové přípojky tak, aby splňovala všechny technické a legislativní požadavky. Montáž plynovodu v budově provádí specializovaná montážní firma s příslušným oprávněním, která má k dispozici kvalifikované svářeče. Svářečská zkouška je nezbytná pro každý svar potrubí, aby byla zaručena těsnost a bezpečnost plynovodu. Při připojení plynovodu do domu je nutné dodržovat předepsané tlakové zkoušky plynovodu a respektovat trasu vedení vnitřního plynovodu tak, aby nedocházelo k rizikům. Častou chybou bývá nedostatečné ověření trasy plynovodu v budově nebo podcenění požadavků na uzávěry plynu.

Jaké normy a předpisy platí pro návrh plynovodu v budově

Projektanti i montážní firmy se musí řídit technickými pravidly TPG 702 04, která lze stáhnout z oficiálních zdrojů ministerstva průmyslu a obchodu.

Jak provést tlakové zkoušky a kontrolu plynovodu po instalaci

Tlakové zkoušky plynovodu představují klíčový krok k ověření těsnosti plynovodu a zajištění bezpečnosti plynovodu po instalaci. Provádí se tlakem výrazně vyšším než je provozní hodnota, obvykle 1,5násobkem maximálního provozního tlaku, po dobu minimálně 30 minut. Tento test odhalí případné netěsnosti a umožní jejich včasné odstranění před uvedením do provozu.

Pro správné provedení tlakových zkoušek plynovodu uvnitř budovy je třeba dodržet následující postup:

1. Uzavření uzávěrů plynu – zabezpečte všechny přístupové body, aby nedošlo k úniku plynu mimo testovaný úsek.
2. Připojení manometru – namontujte přesný tlakový měřič k plynovodu, který umožní sledovat tlak během testu.
3. Zvýšení tlaku – postupně zvyšte tlak na 1,5násobek provozního tlaku dle dimenzování plynovodu.
4. Udržení tlaku – ponechte tlak konstantní po dobu minimálně 30 minut a sledujte případný pokles.
5. Vyhodnocení výsledků – pokles tlaku signalizuje netěsnost, která vyžaduje opravu a opakování testu.

Tlakové zkoušky plynovodu zvyšují bezpečnost plynovodu a jsou povinné dle platných norem a předpisů pro návrh plynovodu v budově. Kontrola plynovodu po instalaci zajišťuje spolehlivý provoz plynové přípojky i vnitřního plynovodu a minimalizuje riziko úniků. Při připojení plynovodu do domu je tento test nezbytný pro splnění zákonných požadavků a bezpečnostních standardů.

Jak integrovat plynovod s moderními systémy a detekcí úniku

Integrace plynovodu s moderními systémy a detekcí úniku

Integrace vnitřního plynovodu s inteligentní domácností zvyšuje bezpečnost díky nepřetržitému monitoringu koncentrace zemního plynu v prostoru. Detektory plynu s citlivostí na koncentrace již od 10 ppm aktivují automatické uzávěry plynu během 5-10 sekund od detekce úniku, čímž výrazně snižují riziko požáru nebo výbuchu. Tyto systémy musí být napojeny na hlavní uzávěr plynu, který je umístěn na vnější straně budovy, a na klíčové body vnitřního rozvodu, aby bylo možné rychle zastavit přívod plynu.

Při dimenzování plynovodu je nezbytné zohlednit nejen plánovanou spotřebu, ale i kompatibilitu s bezpečnostními prvky. Potrubí musí být dimenzováno podle ČSN EN 1775:1999 tak, aby tlakové ztráty nepřesáhly 10 % maximálního provozního tlaku 5 barů. Tlakové zkoušky plynovodu se provádějí při tlaku minimálně 1,5násobku provozního tlaku po dobu 30 minut, což ověřuje těsnost a připravenost systému pro integraci s detekčními prvky.

Pro správné naplánování plynovodu od přípojky do budovy je vhodné použít ocelové trubky třídy 11 se zaručenou svařitelností, které umožňují pevné a trvanlivé spoje potřebné pro instalaci uzávěrů a senzorů. Spoje musí být provedeny kvalifikovanými svářeči s platnou svářečskou zkouškou a splňovat normu EN 10226-1. Vedení potrubí by mělo být co nejkratší, s minimálním počtem spojů a v dobře větraných prostorách, aby se předešlo hromadění plynu v případě úniku.

Tip: Častou chybou je instalace detektorů plynu v nevhodných místech, například v blízkosti ventilátorů nebo oken, kde proudění vzduchu může snížit jejich účinnost. Doporučuji umístit detektory ve výšce 30-60 cm od podlahy, kde se zemní plyn hromadí, a v blízkosti potenciálních zdrojů úniku, například u plynových spotřebičů a uzávěrů.

Integrace plynovodu s inteligentními systémy se hodí především do novostaveb a rekonstrukcí s plánovanou domácí automatizací. Naopak u starších objektů bez možnosti snadné úpravy rozvodů může být tato integrace nákladná a komplikovaná, což je třeba zvážit před zahájením projektu.

Výsledkem správné integrace je komplexní bezpečnostní systém, který minimalizuje riziko úniku plynu, umožňuje rychlou reakci a usnadňuje pravidelnou údržbu plynovodu v souladu s platnými normami a předpisy.

Jak provádět údržbu a pravidelné revize plynovodu v budově

Údržba plynovodu v budově musí odpovídat platným normám a legislativě, přičemž pravidelné revize provádí oprávněný revizní technik minimálně jednou za 12 měsíců. Revize zahrnují kontrolu těsnosti všech svarových a závitových spojů podle ČSN EN 1775:1999, ověření funkčnosti průchozích uzávěrů plynu a kontrolu správného větrání prostor s vnitřním plynovodem. Součástí kontroly je také měření tlaku v potrubí, které musí odpovídat maximálním provozním tlakům do 5 barů, aby byla zajištěna integrita a bezpečnost plynovodu.

Po instalaci, opravách nebo úpravách plynovodu je nezbytné provést tlakové zkoušky plynovodu, které ověřují jeho celistvost a těsnost. Tyto zkoušky musí provádět kvalifikovaná osoba s platnou svářečskou zkouškou a musí být zdokumentovány v protokolu o revizi. Provozovatel plynovodu by měl věnovat zvláštní pozornost pravidelné kontrole uzávěrů plynu, protože jejich zanedbání patří mezi časté chyby, které mohou vést k únikům plynu a ohrožení bezpečnosti uživatelů.

Údržba zahrnuje také kontrolu větrání prostor, kde je plynovod veden, protože správné větrání zajišťuje ředění případných úniků plynu a snižuje riziko výbuchu. Větrací otvory a šachty musí být pravidelně čištěny a kontrolovány, aby nedocházelo k jejich ucpání. Doporučuje se rovněž sledovat stav plynové přípojky a dimenzování plynovodu podle platných technických podmínek (např. TPG 702 04), protože nesprávné dimenzování může vést k neefektivnímu provozu a zvýšenému riziku poruch.

Tip: Častou chybou je opomenutí kontroly průchozích uzávěrů plynu, které musí být vždy snadno přístupné a plně funkční. Nedostatečná údržba těchto uzávěrů může znemožnit rychlé odpojení plynu v případě havárie.

Údržba plynovodu se hodí zejména pro objekty s pravidelným provozem plynových spotřebičů, kde je vyšší riziko úniku plynu. Naopak v objektech bez plynových instalací nebo s příležitostným použitím plynu může být frekvence kontrol upravena podle konkrétních podmínek a doporučení revizního technika.

Bez pravidelných revizí a údržby nelze garantovat bezpečný provoz plynovodu v budově, což může vést k vážným haváriím a právním postihům. Proto je nezbytné dodržovat doporučené intervaly kontrol a spolupracovat s autorizovanými odborníky.

Časté dotazy

Jak zjistím, kudy vede plynovod v budově?

Trasu plynovodu zjistíte podle projektové dokumentace, případně pomocí specializovaných detekčních přístrojů a konzultací s projektantem.

Jaká je minimální vzdálenost plynovodu od stěn a podlahy?

Plynovod musí být uložen minimálně 10 mm nad podlahou a 20 mm od stěn, veden pod omítkou s krytím minimálně 10 mm cementovou maltou.

Jaká je doporučená hloubka uložení zemního plynovodu?

Doporučená hloubka uložení zemního plynovodu je podle TPG minimálně 0,8 až 1,2 metru pod povrchem terénu.

Kdo může vypracovat projektovou dokumentaci plynovodu?

Projektovou dokumentaci musí vypracovat oprávněný projektant s platným oprávněním k navrhování plynových zařízení.

Jaký je maximální provozní tlak plynovodu v budově?

Maximální provozní tlak plynovodu v budovách je 5 barů včetně, v souladu s normou ČSN EN 1775:1999.

Jak často se provádějí revize plynovodu?

Revize plynovodu se obvykle provádějí každých 12 měsíců oprávněným revizním technikem, aby byla zajištěna bezpečnost a těsnost.

Jak se provádějí tlakové zkoušky plynovodu?

Tlakové zkoušky se provádějí zvýšením tlaku nad maximální provozní hodnotu (např. 1,5× MOP) po dobu minimálně 30 minut za sledování poklesu tlaku a úniků.

Jaké materiály jsou vhodné pro vnitřní plynovod?

Nejčastěji se používají ocelové trubky třídy 11 se zaručenou svařitelností, případně měděné trubky, s příslušenstvím jako jsou uzávěry a regulátory tlaku.

Je možné instalovat plynovod v nevětraných šachtách?

Ne, vedení plynovodu v nevětraných nebo nepřístupných šachtách je zakázáno z důvodu bezpečnosti a rizika úniku plynu.

Jak lze integrovat plynovod s inteligentní domácností?

Plynovod lze propojit se systémy detekce úniku plynu a automatickými uzávěry, které zvyšují bezpečnost a umožňují včasnou reakci na únik.

Jak správně dimenzovat plynovod podle spotřeby a délky v budově?

Dimenzování plynovodu se provádí podle maximálního odběru plynu a délky potrubí, přičemž je třeba dodržet tlakové ztráty do 10 % provozního tlaku, což obvykle znamená použití tabulek podle TPG 702 04.

Jak postupovat při připojení vnitřního plynovodu k venkovní plynové přípojce?

Připojení vyžaduje odborný projekt a montáž, kdy je nutné zajistit správné těsnění a přechod mezi materiály dle TPG 702 01, a dodržet minimální vzdálenost 0,5 m od stavby při vstupu do objektu.
